一、特點和用途
    Z4系列直流電機是我廠新產品，廣泛用作各類機械的傳動源，諸如冶金工業軋機傳動，金屬切削機床、造紙、印刷、紡織、印染、水泥、塑料擠出機械等等。
    本系列電機的外形安裝尺寸除了兩底腳孔間軸向尺寸‘B’之外，符合IEC72國際標準。
    本系列電機的性能及技術要求可按照國際電工委員會標準，IEC34-1或西德國家標準DIN57530的要求考核。
    本系列電機采用多角形結構，空間利用率高。定子磁軛為疊片式，適用整流器供電，能承受脈動電流與電流急劇變化(負載變化)之工況。磁極安裝有精確定位，因而換向良好。
    電機絕緣等級為F級，采用可靠絕緣結構及浸漬工序，保證絕緣性能穩定和良好散熱。
    本系列電機具有體積小、性能好、重量輕、輸出功率大、效率高及可靠性高等特點，可以與當今國際先進水平的電機較量。
    電動機可用三相全控橋式整流電源，以及不外接平波電抗器而長期工作。額定電壓為160V的電機由單相橋式電源供電，此時電樞回路須接入電抗器以抑制脈動電流，其電感值如表中所示。

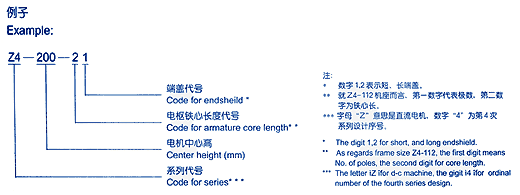

二、型號說明

三、電機性能
    1、技術數據表中的數據應按下列使用條件工作
    a.海拔不超過1000m;
    b.周圍空氣溫度不大于40℃;
    c.工作環境不應含有酸性、堿性或其他對絕緣有腐觸作用的氣體
    d.電機為連續工作制(S1);
    e.電動機電樞回路和勵磁回路可由靜止整流電源供電，也適應由直流發電機供電。
    f.本系列電機性能均符合國標GB/T755《旋轉電機基本技術要求》。
    2、電動機標準額定電壓為160V,440V。也可根據具體情況派生出220V和400V或其他電壓。
    3、電動機額定轉速有3000、1500、1000、750、600、500、400、300、200r/min共九擋。
    減小電樞電壓為恒轉矩調速，減小勵磁電壓為恒功率調速。調速范圍見技術數據表。
    在額定電壓以下用調壓調速時為恒轉矩。其最低轉速均規定不低于20r/min,此時仍能維持額定轉矩，轉速平穩。
    4、電動機的基本勵磁方式為他勵，標準勵磁電壓為180V，其他勵磁電壓亦可協商。
    電動機允許強行勵磁，強勵電壓不得超過500V。電動機正常運行時勵磁電流不得超過額定勵磁電流。
    為確保勵磁系統絕緣的可靠性，在斷開勵磁回路時，需在勵磁繞組兩端并聯一個釋放電阻，以防止自感電勢。在標準勵磁電壓時其值約為七倍勵磁繞組電阻(冷態)。勵磁電壓高于標準電壓時，并接釋放電阻值可小于七倍，反之大于七倍。
     5、Z4-315，Z4-355，Z4-400和Z4-450四個機座帶有補償繞組。在Z4-250和Z4-280兩個機座號中派生帶有補償繞組的電機也是可能的。
    6、電機提供有接地標注的接線柱。
    7、技術數據表內的效率值為額定功率，額定電壓和轉速時的效率，它包括勵磁損耗，不包括鼓風機損耗。

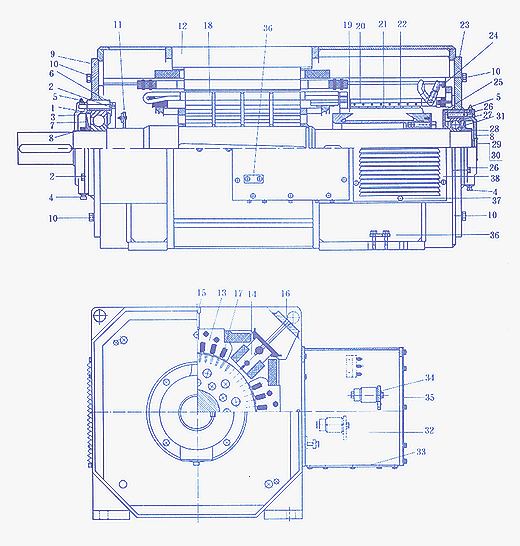

四、結構簡介

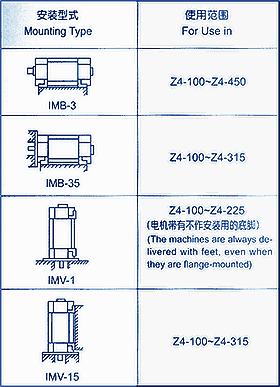

    1、電機的防護及安裝結構型式
    a.整個系列防護型式均為IP21S。
    b.安裝方法符合國標GB/T997規定，本系列具有下弄安裝型式。

    2、冷卻方式：

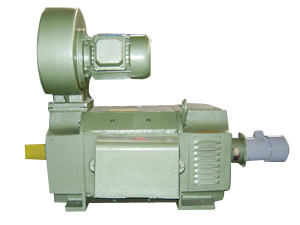

    整個電機系列的冷卻方式均為他冷、強迫通風，在徑向配有騎式鼓風機，獨立供電，并附空氣過濾器。電機可制成ICO6，IC17，IC37三種冷卻方式。
    a.Z4-100~Z4-160，其鼓風機裝于非傳動側。
    b.Z4-180~Z4-450,其鼓風機裝于傳動側
    c.各機座號所需的冷卻風量、風壓及風機電動機功率為：（見下表）

    * 以下五種冷卻方式也可接受訂貨，但先要咨詢。
    a.中心高100至180機座可制成IC410全封閉自冷式電機。
    b.中心高160至250機座可制成ICO5鼓風機裝在電機非傳動側的他冷式電機。
    c.中心高100至180機座可制成ICO1電機軸上自帶風扇的自冷電機。
    d.中心高160至315機座可制成IC666電機帶有獨立空/空冷卻器的全封閉冷卻空氣內循環的電機。
    e.中心高160至450機座可制成IC 86W電機帶有獨立空/水冷卻器的全封閉電機。
    3、出線盒的位置，從傳動側視之，在機座右側。根據需要也可裝于機座左側或上方。
    4、電機可配帶測速發電機等附件于非傳動端。
    5、電機的傳動方式為彈性聯軸器聯接。機組配合須小心對準。
    對于有徑向力的傳動方式(皮帶或齒輪傳動)，其允許承受的徑向力請向廠方咨詢。
    * 電機造型緊湊、美觀。出線盒寬敞，接線和維修方便。
五、外型圖及安裝尺寸
六、技術參數

七、訂貨說明
    1、訂貨前，請先查閱產品目錄，明確所需產品的型號規格等數據。如所需品種、規格與目錄中有出入，請即與我廠聯系。如有特殊要求，請事先提出具體而明確的要求，與我公司有關部門協商，經同意后簽訂合同或試制協議。
    2、訂貨時請注明電機型號、功率、電壓、轉速、工作制、結構類型、勵磁方式、勵磁電壓、出軸數、出線盒位置、旋轉方向以及所需附件，備品名稱等。
    3、如使用環境特殊，需要濕熱帶型，原型號后面請注明“TH”。
